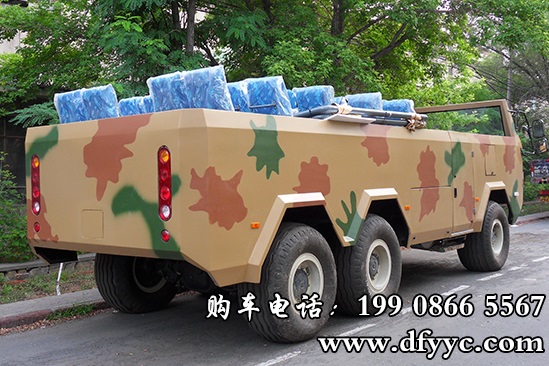

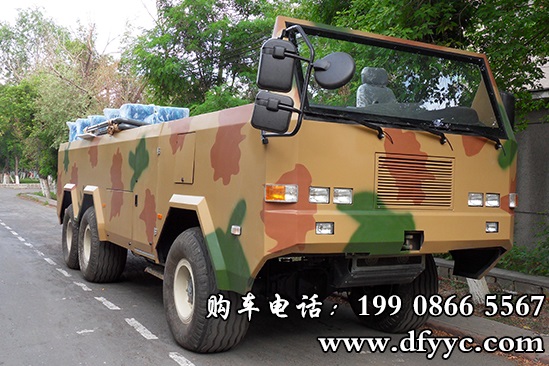

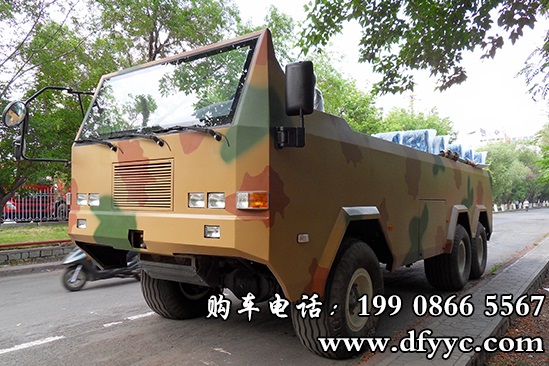

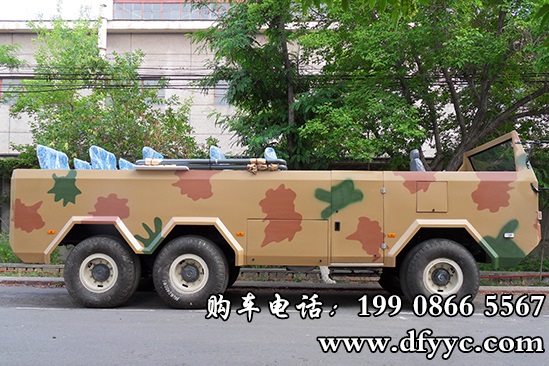

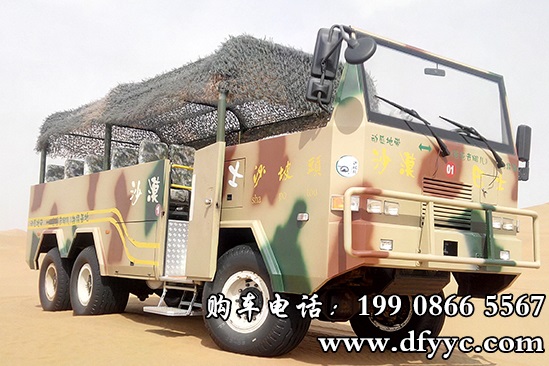

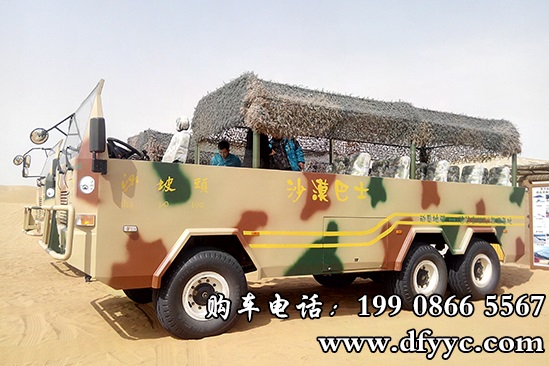

東風沙豹21座六驅沙漠沖浪車_EQ5220XSGC沙漠觀光車技術參數
一、車輛配置及相關參數
產品名稱及型號 | 沙漠工程車EQ5220XSGC | 驅動方式 | 6×6 |
內部貨箱尺寸 長×寬×高 | 5800×2550×1800 | ||
軸距 | 3800+1400 | ||
輪距(前/后)(mm) | 2170/2170 | ||
前懸/后懸 | 1770/2285 | ||
接近角/離去角(º) | 30/38 | ||
最小離地間隙 | 400 | ||
油箱容積(L) | 400 | ||
尺寸參數 | 外形尺寸 長×寬×高 | 9255×2700×3520 | |
性能參數 | 最高車速(km/h) | 70 | |
最小轉彎直徑 | 21 | ||
最大爬坡度(%) | 60 | ||
質量參數 | 整備質量 | 12000(僅供參考,按實際重量) | |
額定載質量 | 10000 | ||
總質量 | 22000 | ||
發動機 | 型式及類別 | 直列增壓中冷六缸水冷電控共軌直噴式柴油機 | |
型號 | L315 30 | ||
生產企業 | 東風康明斯公司 | ||
排量 | 8900 | ||
燃料種類 | 柴油 | ||
額定功率/轉速(kW/r/min) | 228/2100 | ||
最大扭矩/轉速(N.m/r/min) | 1200/1000--1700 | ||
缸徑×行程(mm×mm) | 114×144.5 | ||
壓縮比 | 16.6:1 | ||
離合器 | 型號及型式 | 單片干式膜片拉式離合器 | |
生產企業 | 東風汽車有限公司 | ||
操縱方式 | 液壓遠距離操縱 | ||
磨擦片直徑 | φ430 | ||
變速箱 | 型式及前進檔位數 | 機械9檔 | |
操縱方式 | 單桿操縱 | ||
速比 | 13.04 8.48 6.04 4.39 3.43 2.47 1.76 1.28 1.0 R 11.02 | ||
分動箱 | 型式 | 機械式 | |
速比 | 0.890 1.536 |
車架 | 結構型式 | 鉚接結構 | |
縱梁斷面尺寸 | 300×80×(8+8) | ||
電器 | 電器線路電壓(V) | 24 | |
蓄電池型號\數量 | 6-QA-180D\2個 | ||
發電機 電壓/電流 | 28V,70A | ||
車身 | 型式 | 整體客車式 | |
生產企業 | 中通客車公司 | ||

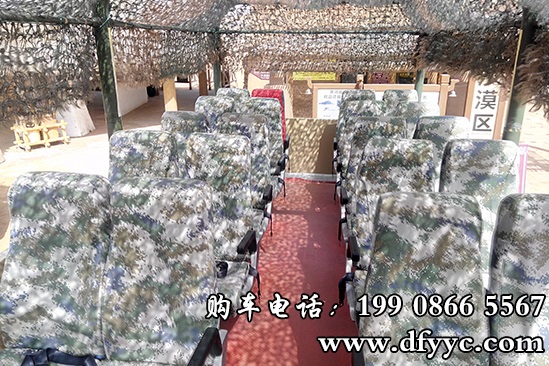

準乘人(人) | 21 | ||
底盤 | 型號類別 | EQ5220XSGCJ | |
生產企業 | 東風公司 | ||
軸數及輪胎 | 軸數 | 3 | |
輪輞型號 | (沙漠胎) 14.0-20 | ||
輪胎規格及輪胎數 | (沙漠胎)20-20, 6+1 | ||
轉向器 | 轉向型式 | 動力轉向 | |
轉向形式 | 方向盤 | ||
車橋 | 型式 | 鑄造橋殼帶輪邊減速,輪間差速鎖,前橋7.5噸,中后橋2*10噸 | |
主減速比 | 6.734 | ||
制動系統 | 行車制動型式 | 雙回路氣制動 | |
行車制動助力型式 | 氣壓伺服助力 | ||
制動力調節型式 | 手動 | ||
制動器型式 | 鼓式 | ||
駐車制動型式 | 彈簧制動 | ||
應急制動型式 | 彈簧制動 | ||
懸架 | 前 | 型式 | 鋼板彈簧 |
鋼板彈簧片數 | 11 | ||
后 | 型式 | 鋼板彈簧 | |
鋼板彈簧片數 | 10 |
東風六驅沙豹沙漠沖浪車底盤配置:

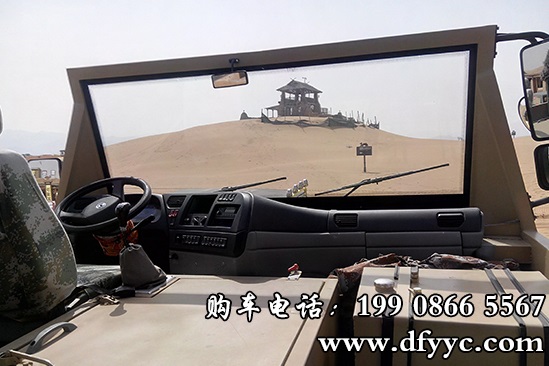

采用東風新款D310平頂單臥駕駛室,發動機:康明斯315馬力發動機 直列增壓中冷六缸水冷柴油機 ;北方奔馳同步器型9擋箱 9T-160 Φ430mm,膜片彈簧拉式離合器,7T前橋,10T 重慶大江雙級減速雙后橋 20.00-20 沙漠胎軸距3800+1400 鋼板彈簧片數9/10,油箱350L,方向助力。
