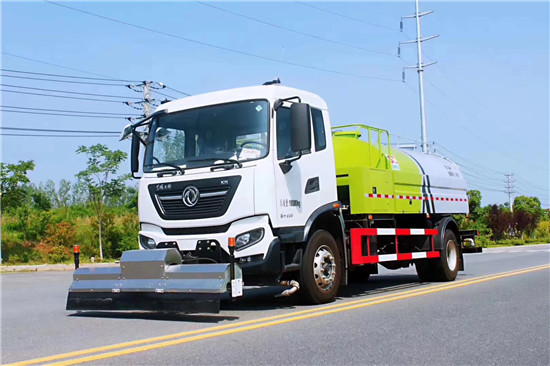

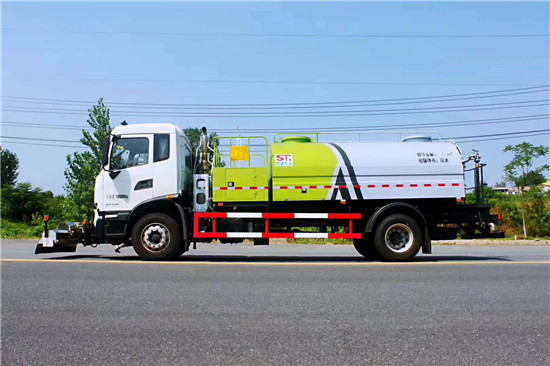

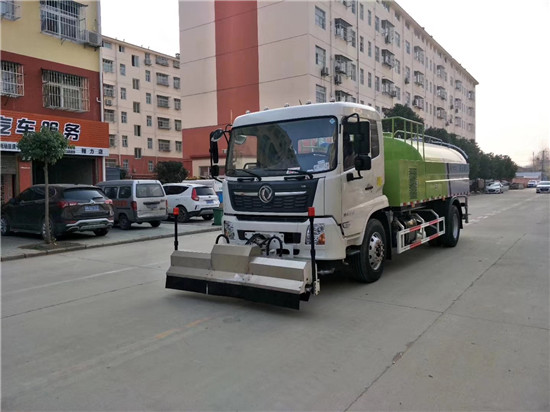

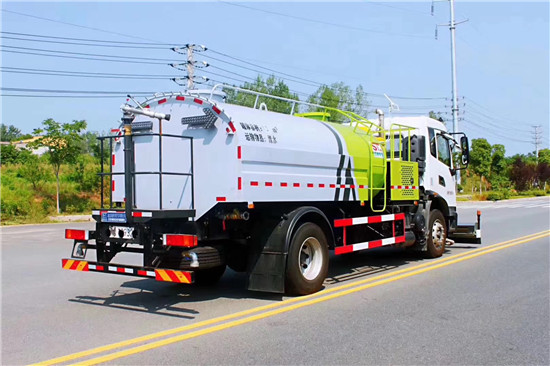

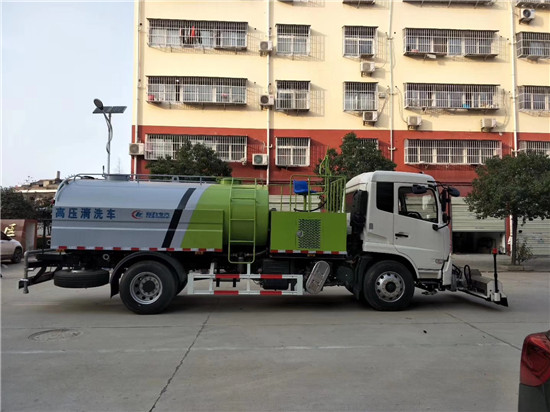

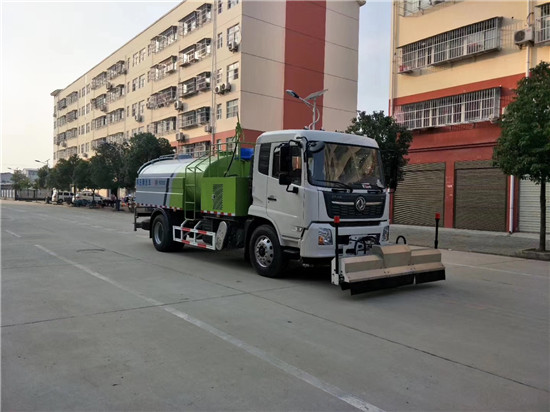

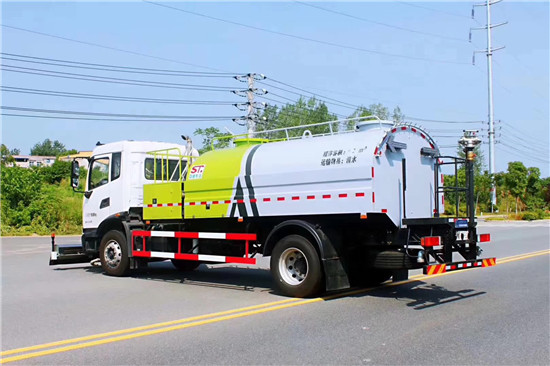

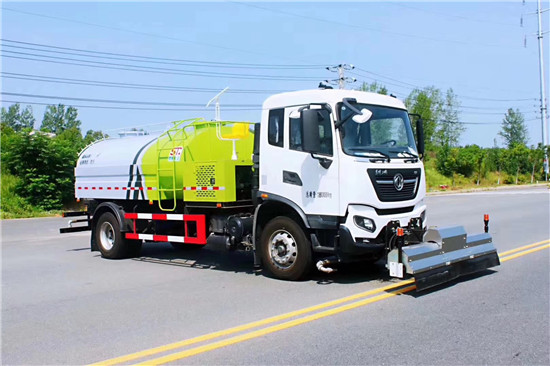

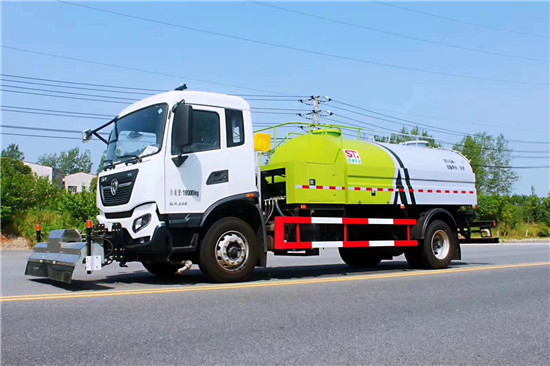

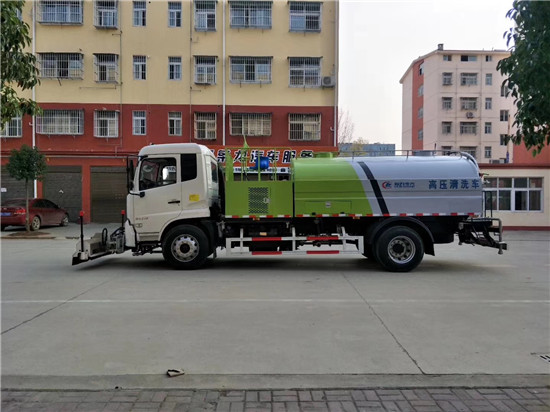

東風天錦國六新款高壓清洗車-豐霸牌STD5180GQXGF6型清洗車
【整車技術參數】 |
產品商標 |
豐霸牌 |
公告批次 |
324 |
產品名稱 |
清洗車 |
產品型號 |
STD5180GQXGF6 |
總質量(Kg) |
18000 |
罐體容積(m3) |
9.2 |
額定載質量(Kg) |
8870,8805 |
外形尺寸1(mm) |
9170×2500×3050 |
整備質量(Kg) |
9000 |
外形尺寸2(mm) |
10130×2550×3050 |
準乘人數(人) |
3,2 |
前懸/后懸 |
1430/2740 |
接近角/離去角(°) |
17/19 |
前懸/后懸 |
1400/2770 |
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
89 |
備注 |
該車裝有水罐,水路系統,清洗工作裝置,作業平臺,控制系統,用于清洗作業.罐體有效容積9.2立方米,罐體外形尺寸(長度×長軸×短軸)(mm):4050×2280×1450.介質名稱:水,介質密度:1000千克/立方米.車輛選裝前噴淋裝置時總長為:10130mm(前伸960mm),寬度為:2550mm;側防護和后防護材料均為Q235,與車輛的連接方式為螺栓連接;后防護裝置斷面尺寸:120×50mm,后防護離地高度:470mm,隨底盤選裝駕駛室;安裝具有衛星定位功能的行駛記錄儀,ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司,型號:CM4XL,僅用5000(mm)軸距, |
【底盤技術參數】 |
底盤型號 |
DFH1180EX8 |
底盤名稱 |
載貨汽車底盤 |
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
軸數 |
2 |
輪胎數 |
6 |
軸距 (mm) |
4500,4700,5000 |
輪胎規格 |
10.00R20 18PR,275/80R22.5 18PR |
鋼板彈簧片數 |
7/9+6,8/10+8,8/9+6 |
前輪距 |
1876,1896 |
燃料種類 |
柴油 |
后輪距 |
1820,1860 |
排放依據標準 |
GB3847-2005,GB17691-2018國Ⅵ |
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 6200 6200 |
169 154 169 |
一、東風天錦國六新款高壓清洗車底盤配置:東風天錦國六底盤,4×2驅動,D530平頭一排半標準頂駕駛室,210馬力/230馬力國六康明斯發動機,軸距4500/4700mm,大同/東風六檔變速箱,4.5/6噸前橋,9/10噸后橋,275/80R22.5輪胎,原廠空調。
二、東風天錦國六新款高壓清洗車上裝主要特點:
1、采用圓形結構的水箱,采用Q235碳鋼鋼板裙邊,整車造型新穎、美觀大方,罐體尾部工作平臺有安全防護護欄,保證工作人員安全性,平臺上有爬梯方便操作人員上下車觀察罐體內情況;
2、該車在標準二類底盤的基礎上,加裝高壓沖洗系統、低壓沖洗系統,由機械、液壓、電器三部分合為一體的專用沖洗作業車。是一種雙發動機、雙水泵清洗車。
3、采用江鈴57KW非道路第三階段副發動機;
4、高壓水路采用意大利柱塞泵KF36;
5、低壓水路全套威龍灑水系統;
6、整車管道配備水壓表,防止管道壓力過大產生故障;
7、進出水口加裝黃銅過濾器,上罐口安裝過濾網,保證運水清潔,不會造成管道及水泵堵塞或損壞。
8、駕駛室內電控操作系統;全車控制系統采用新式氣控球閥進行氣動控制,可以實現在駕駛室內分別控制前沖后灑作業。
9、罐體做環氧樹脂防腐,防腐有效的保證了運輸介質的清潔,常規環境下防腐有效時限長達18個。
10、前置全自動清洗架;
11、高、低壓沖洗系統,雙發動機、雙水泵清洗車。
12、安裝灑水裝置(前沖、后灑、側噴);
13、進口噴嘴,噴射流水穩定,壓力浪費小
14、噴霧系統位于清洗車的后部,由上噴霧管與下噴霧管組成。上、下噴霧可以分別使用,也可同時使用。噴霧系統可以噴霧降塵,調節空氣濕度。
15、噴水架清洗寬度3-3.5M任意可調,當伸縮噴桿收縮時,可實現雙重水流強化清洗。
16、左、右伸縮噴桿端安裝有可升降的示寬燈,作業時可將示寬燈桿升高,行駛時,降下示寬燈。
17、該車大大降低工作人員勞動強度,方便快捷,提高工作效率。
